Параметры грунта, которые теряются по пути в расчётную модель

Компания КАМЕНИКА опубликовала авторскую колонку о параметрах грунта, которые обычно не доходят из лаборатории в расчётную модель, и о том, как их штатно определяет программное обеспечение К-Лаб.Про. Почему «второстепенные» параметры теряются Проектировщик, собирающий модель основания в Plaxis или Midas, на вопрос «откуда коэффициент бокового давления покоя K₀, коэффициент переуплотнения OCR, угол дилатансии, коэффициент Пуассона?» нередко отвечает: «принял по таблице». А лаборатория не выносит эти величины в типовой протокол: их определение — это дополнительные построения и ручной труд в Excel, которые в смете отдельной строкой не стоят. При этом все они уже содержатся в данных тех же трёхосных и компрессионных испытаний — их просто не извлекают. Мы решили, что задача ПО — сделать извлечение штатным: если K₀ или OCR считаются одной кнопкой по уже снятой кривой, исчезает причина их пропускать. K₀ — из формулы в результат измерения Коэффициент бокового давления покоя задаёт исходное напряжённое состояние массива — точку, из которой стартует любая численная модель. На практике K₀ почти всегда принимают по формуле Жаки K₀ = 1 − sinφ′. Для нормально уплотнённых грунтов это разумно, но для переуплотнённых формула систематически занижает значение. К-Лаб.Про обрабатывает прямое определение K₀ в стабилометре (K0-консолидация по Bishop & Henkel): вычисляет K₀ на каждой ступени как отношение приращений эффективных напряжений Δσ′r/Δσ′z, разделяет ветви нагрузки и разгрузки и выдаёт K₀ для нормально уплотнённого и переуплотнённого состояния. Результат — измеренная характеристика конкретного грунта, а не значение из таблицы.

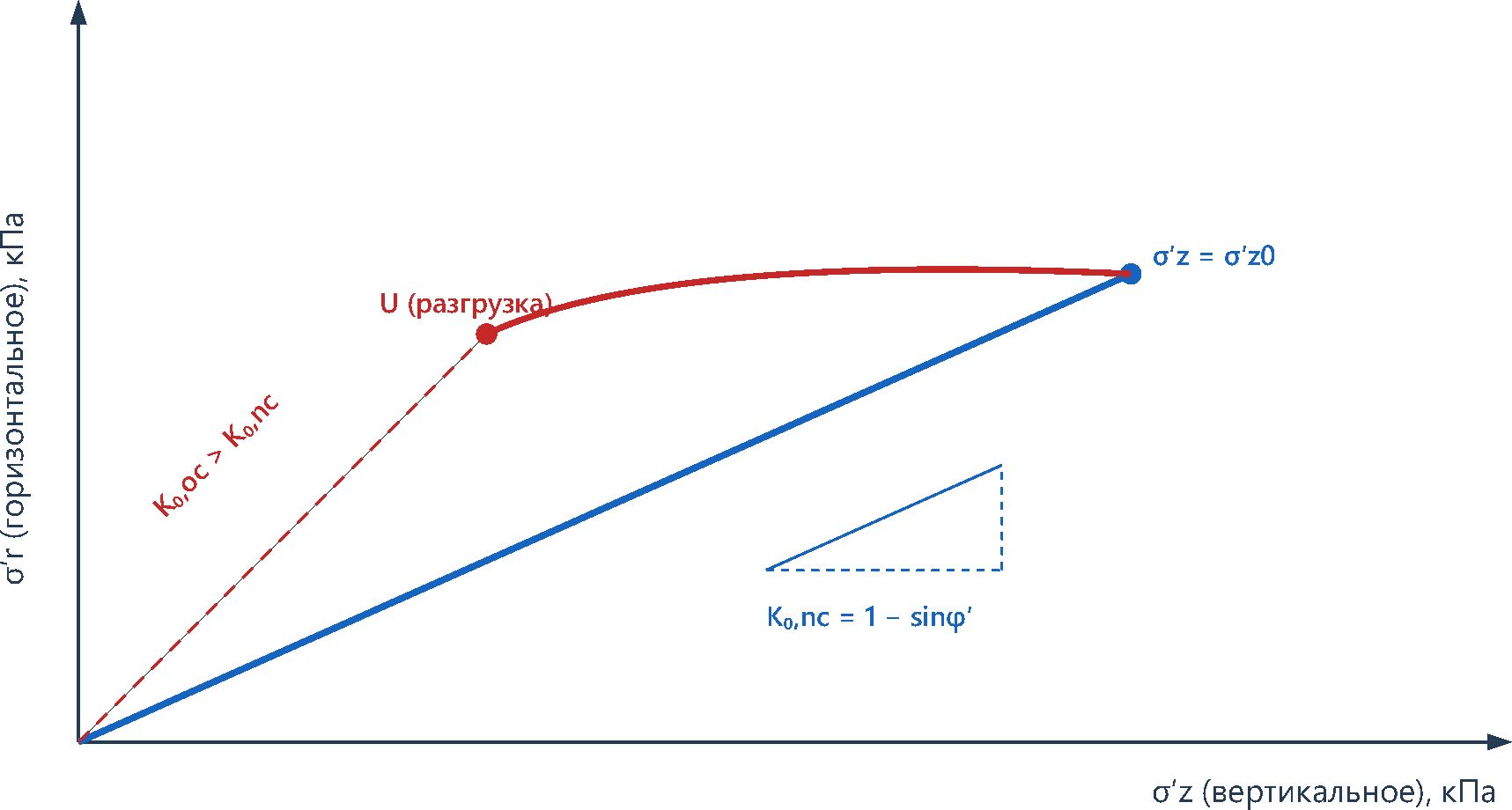

Рис. 1. Путь напряжений при определении K₀. На нагрузке точка движется по прямой с наклоном K₀,nc; на разгрузке σ′z падает быстрее, чем σ′r, и отношение σ′r/σ′z растёт — переуплотнённый грунт имеет K₀ выше нормально уплотнённого.
Рис. 1. Путь напряжений при определении K₀. На нагрузке точка движется по прямой с наклоном K₀,nc; на разгрузке σ′z падает быстрее, чем σ′r, и отношение σ′r/σ′z растёт — переуплотнённый грунт имеет K₀ выше нормально уплотнённого.
Переуплотнение: σ′c двумя методами Напряжение предварительного уплотнения σ′c — «память» грунта о максимальной нагрузке в его истории; от него зависит осадка под проектной нагрузкой. ГОСТ Р 58326-2018 рекомендует применять два независимых метода и принимать наименьшее значение в запас надёжности. К-Лаб.Про реализует оба — графический метод Казагранде и энергетический метод Беккера — и показывает их рядом вместе с σ′c, POP = σ′c − σ′₀ и OCR = σ′c/σ′₀, чтобы инженер видел не одну цифру, а вилку значений и осознанно выбранный результат.

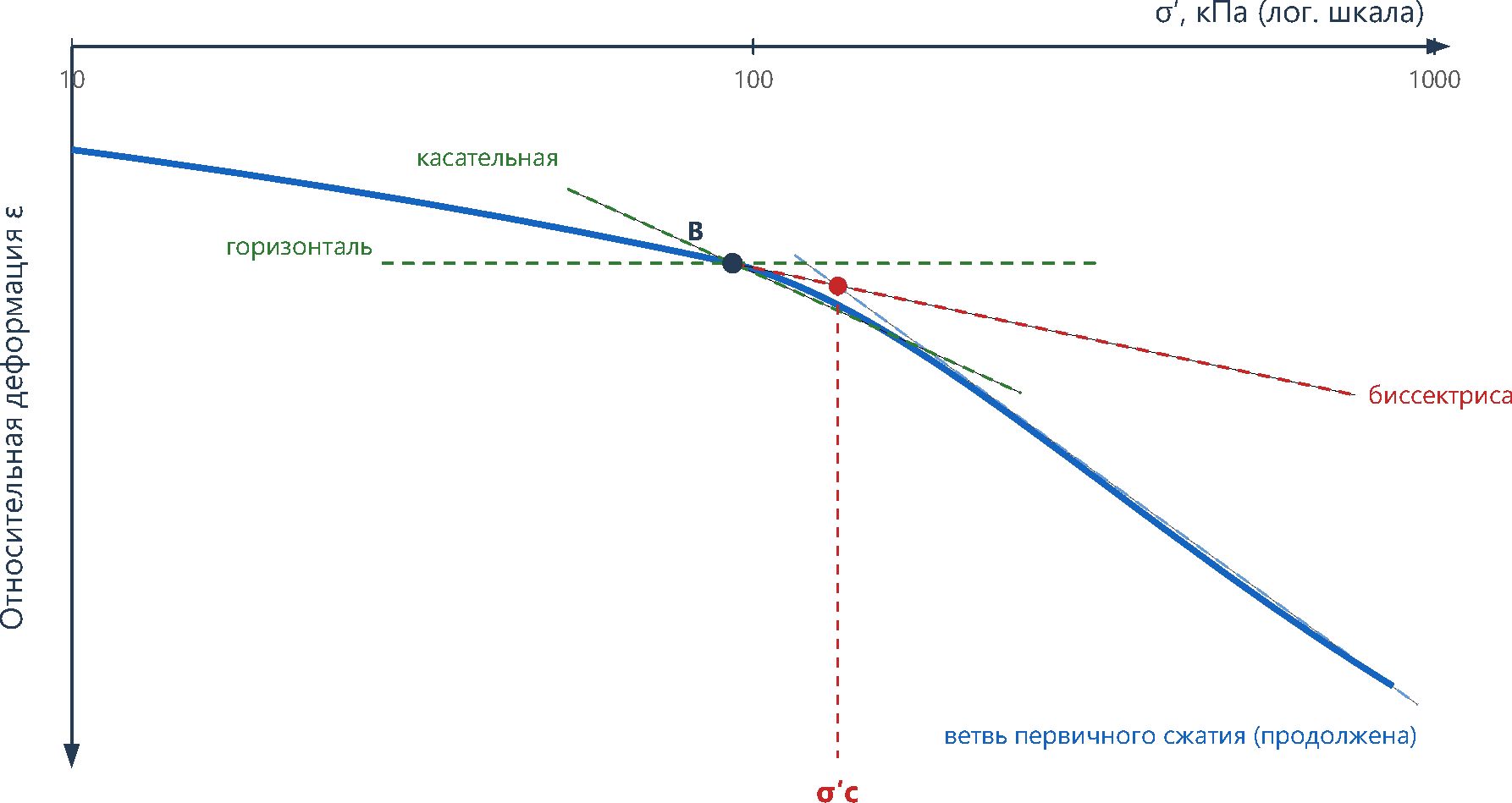

Рис. 2. Графическое построение Казагранде на компрессионной кривой e(lg σ′): через точку максимальной кривизны проводят касательную и горизонталь, биссектриса угла между ними пересекает продолжение ветви первичного сжатия в точке σ′c.
Рис. 2. Графическое построение Казагранде на компрессионной кривой e(lg σ′): через точку максимальной кривизны проводят касательную и горизонталь, биссектриса угла между ними пересекает продолжение ветви первичного сжатия в точке σ′c.
Дилатансия и коэффициент Пуассона: то, что уже есть в данных Дренированное трёхосное испытание записывает осевую и объёмную деформацию одновременно — значит, в тех же данных, по которым считают φ, c и E₅₀, уже содержатся угол дилатансии ψ (по наклону кривой εᵥ–ε₁ у разрушения) и коэффициент Пуассона ν (через ε₃ = (εᵥ − ε₁)/2). К-Лаб.Про определяет их автоматически по тому же опыту, без отдельных измерений.

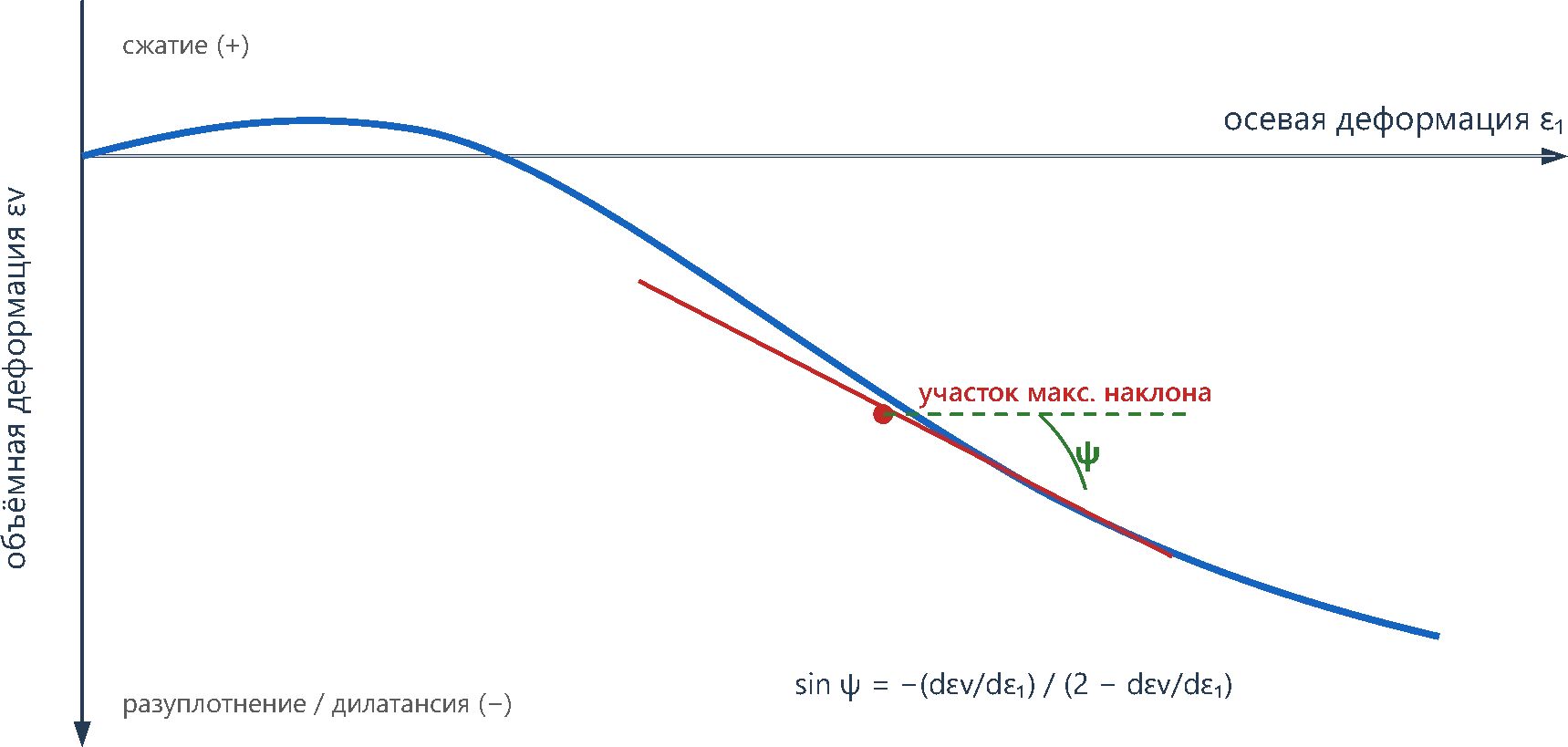

Рис. 3. Угол дилатансии ψ определяется по наклону кривой объёмной деформации εᵥ(ε₁) на участке наибольшей крутизны у разрушения образца.
Рис. 3. Угол дилатансии ψ определяется по наклону кривой объёмной деформации εᵥ(ε₁) на участке наибольшей крутизны у разрушения образца.
Контроль качества: как программа поймала ошибку в эталоне Сверяя обработку с эталонными Excel-расчётами реальных испытаний, мы получили совпадение прочностных параметров до четвёртого знака — а коэффициент Пуассона дал ν ≈ 0,59. Значение ν > 0,5 физически невозможно: оно означает отрицательный модуль объёмной деформации (K = E/[3(1 − 2ν)] < 0). Эталонный шаблон это «проглотил» и выдал K = −37 МПа, тогда как контроль качества К-Лаб.Про пометил результат как недостоверный — типичный признак проблемы с измерением объёмной деформации. Формула в таблице считает всё, что ей подсунут, и не задаёт вопросов; набор правил контроля (проскальзывание штока, «полка» в начале кривой, нефизичная объёмная деформация, недостаточное водонасыщение, ν вне диапазона) задаёт эти вопросы за инженера и не даёт сомнительному числу тихо уйти в протокол.

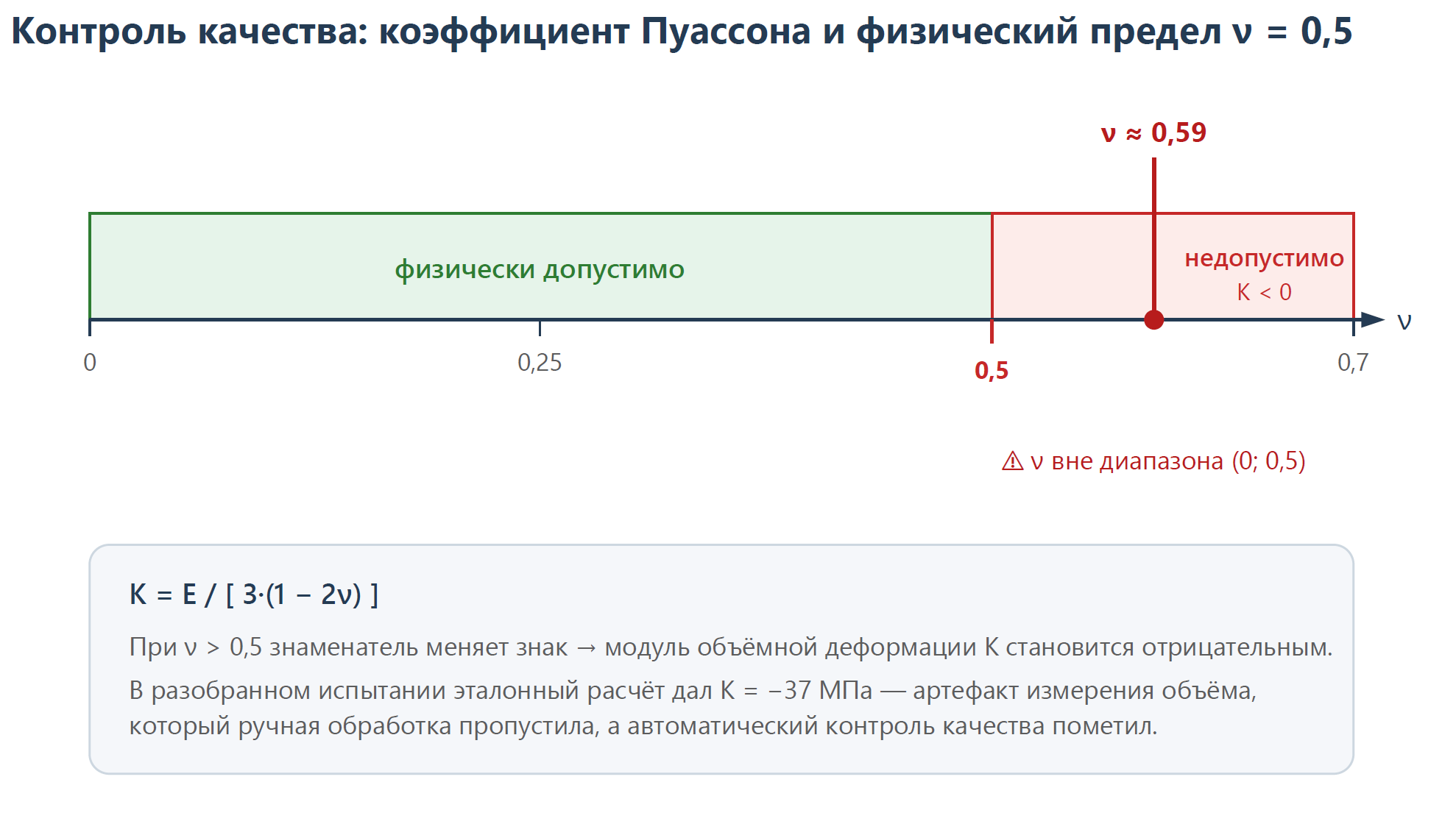

Рис. 4. Коэффициент Пуассона физически ограничен значением 0,5: за этим пределом модуль объёмной деформации K = E/[3(1−2ν)] становится отрицательным. Значение ν ≈ 0,59 автоматически помечается как недостоверное.
Рис. 4. Коэффициент Пуассона физически ограничен значением 0,5: за этим пределом модуль объёмной деформации K = E/[3(1−2ν)] становится отрицательным. Значение ν ≈ 0,59 автоматически помечается как недостоверное.
Статистика по ГОСТ 20522 Отдельная характеристика образца — ещё не проектный параметр. ГОСТ 20522 определяет, как из серии частных значений по инженерно-геологическому элементу получить нормативное и расчётные значения при доверительной вероятности 0,85 и 0,95 с отбраковкой выпадающих значений. В К-Лаб.Про эта обработка встроена в ту же систему, где хранятся результаты испытаний, поэтому цепочка «образец → ИГЭ → расчётное значение» замыкается без ручного переноса чисел между таблицами. Что для нас здесь главное Ни один из этих параметров не нов для геотехники — новое не в методике, а в её доступности. Когда K₀, OCR, дилатансия и статистика считаются по уже имеющимся данным штатно, а не «по особому запросу за отдельные деньги», исчезает экономическая причина их не определять. Лаборатория начинает отдавать проектировщику не усечённый набор φ–c–E, а полный паспорт грунта, пригодный для современной расчётной модели, а встроенный контроль качества повышает доверие к этим числам. Разрыв между лабораторией и расчётной моделью — не фундаментальная проблема, а вопрос трудозатрат. И именно трудозатраты автоматизация убирает лучше всего.
