Трёхосные испытания применяют для определения прочностных и деформационных характеристик грунтов. КАМЕНИКА поставляет стабилометры серии ПВН-Т с автоматическим управлением вертикальной нагрузкой, боковым и поровым давлением, регистрацией данных, контролем качества опыта и расширенной обработкой результатов в К-Лаб.Про.
Стабилометр ПВН-Т — это автоматизированный прибор трёхосного сжатия для дисперсных грунтов с российским ПО К-Лаб.Про. Он управляет вертикальной нагрузкой, боковым и поровым давлением, фиксирует деформации и помогает лаборатории получать воспроизводимые данные по ГОСТ 12248.3-2020.
Подбор камеры и диапазона нагрузки, испытания образцов 38х76, 50х100, 71,4х143 и 100х200 мм, водонасыщение противодавлением, изотропная и анизотропная консолидация, регистрация давления и деформаций, формирование протоколов через К-Лаб.Про.
Инженерно-геологические лаборатории, испытательные центры, проектные организации и учебные лаборатории, которым нужны воспроизводимые испытания по российской нормативной базе.
К-Лаб.Про учитывает требования ГОСТ 12248.3-2020: расчёт деформации от высоты после консолидации, поправку на изменение площади образца, поправку на оболочку и автоматический расчёт модуля деформации по нормативной методике.
Поправки на площадь образца (формулы 9.6, 9.7) и на оболочку (9.3–9.5, с учётом объёмной деформации) применяются к каждой точке кривой до построения огибающей Кулона-Мора. Коэффициент неравномерности бокового расширения b рассчитывается автоматически по диаметру и высоте образца после опыта (приложение Е ГОСТ 12248.3), а не задаётся вручную.
Модуль деформации E определяется линейной аппроксимацией участка кривой в диапазоне от σ′zg до 1,6·σ′zg, как требует п. 9.8 ГОСТ 12248.3-2020, а не по секущей между двумя точками. Угол дилатансии рассчитывается по приложению К ГОСТ.
Формула (9.15) ГОСТ 12248.3 верна только при постоянном давлении в камере. К-Лаб.Про дополнительно рассчитывает модули через инварианты напряжений и деформаций — объёмный модуль K, модуль сдвига G и из них E и ν. Этот расчёт не зависит от траектории нагружения. Если давление в камере на расчётном участке менялось, программа предупреждает, что E по (9.15) завышен, и выводит в протокол модуль по инвариантам.
Между штоком и штампом всегда есть зазор. К-Лаб.Про сам находит момент касания и пересчитывает осевую и объёмную деформацию от этой точки, поэтому начальный участок кривой не искажает E50 и E₀, а ручная подрезка данных больше не нужна.
Реализован режим анизотропной консолидации по приложению И ГОСТ 12248.3-2020: вертикальная нагрузка растёт, а камерное давление автоматически подстраивается так, чтобы поперечные размеры образца не менялись (ε₃ = 0). Регулятор сам подбирает шаг под жёсткость грунта, а по завершении программа проверяет результат — K₀ в допустимых пределах и точность удержания бокового размера — и не выдаёт сомнительное значение за успех.
На отдельной вкладке инженер кликами указывает прямолинейные участки кривых опорного образца, и программа сразу считает коэффициент Пуассона, угол дилатансии, начальный модуль E₀ и модуль Eur. Выбор сохраняется вместе с результатом, и его можно проверить позже.
КД-испытание для получения деформационных характеристик можно обработать на одном образце — E50, E, ν, ψ и Eur без прочностной серии. Для определения φ и c по-прежнему нужна серия образцов.
ПО помогает получать E50, Eur, угол дилатансии и параметры Hardening Soil по серии трёхосных опытов. Это снижает объём ручной обработки и упрощает подготовку данных для расчётов оснований.
Кроме точки разрушения, протокол содержит сокращённую таблицу по восьми уровням осевой деформации для каждого образца: девиатор, σ₁, объёмная и радиальная деформации, поровое давление и секущий модуль. Проектировщик может пересчитать модуль в своём диапазоне напряжений. В протокол выводятся коэффициент Пуассона и условия проведения испытания, в том числе режим дренирования.
По завершении опыта сырые данные опечатываются в зашифрованный файл результатов .klex. Обработка читает именно опечатанные данные, а если рабочий файл был изменён, это попадает в замечания контроля качества. Таблица измеренных значений в окне обработки доступна только для чтения.
К-Лаб.Про анализирует кривую напряжение-деформация, предупреждает о ранней остановке, скачках девиатора, проблемах с поровым давлением или объёмными деформациями, неисправном канале объёма и изменении сырых данных. Замечания сохраняются вместе с результатами.
Прибор подбирается под методику, тип грунта и диапазоны измерений. По запросу подготовим конфигурацию под ваши образцы и формат протокола.
Если вы рассматриваете аналоги или другие комплексы трёхосного сжатия, ПВН стоит сравнивать не только по нагрузке и камерам, но и по обработке в ПО: актуальный ГОСТ 12248.3-2020, автоматические поправки, Eur-циклы, контроль качества и подготовка протоколов.
КАМЕНИКА закрывает не только прибор, но и связку: оборудование, оснастка, расходные материалы, К-Лаб.Про, запуск, обучение и сопровождение лаборатории после поставки. Это важно, когда нужно быстро перейти от испытания к проверяемому инженерному протоколу.
Карточки товаров, которые чаще всего используют для этой методики
Стабилометр ПВН для автоматизированных испытаний дисперсных грунтов методом трёхосного сжатия по ГОСТ 12248.3—2020
Стабилометр для трёхосного сжатия дисперсных грунтов по ГОСТ 12248.3—2020, нагрузка до 50 кН
Стабилометр ПВН-Т для трёхосного сжатия грунтов по ГОСТ 12248.3—2020, нагрузка до 100 кН
Автоматизированные испытания дисперсных грунтов методом одноплоскостного среза по ГОСТ 12248.1—2020

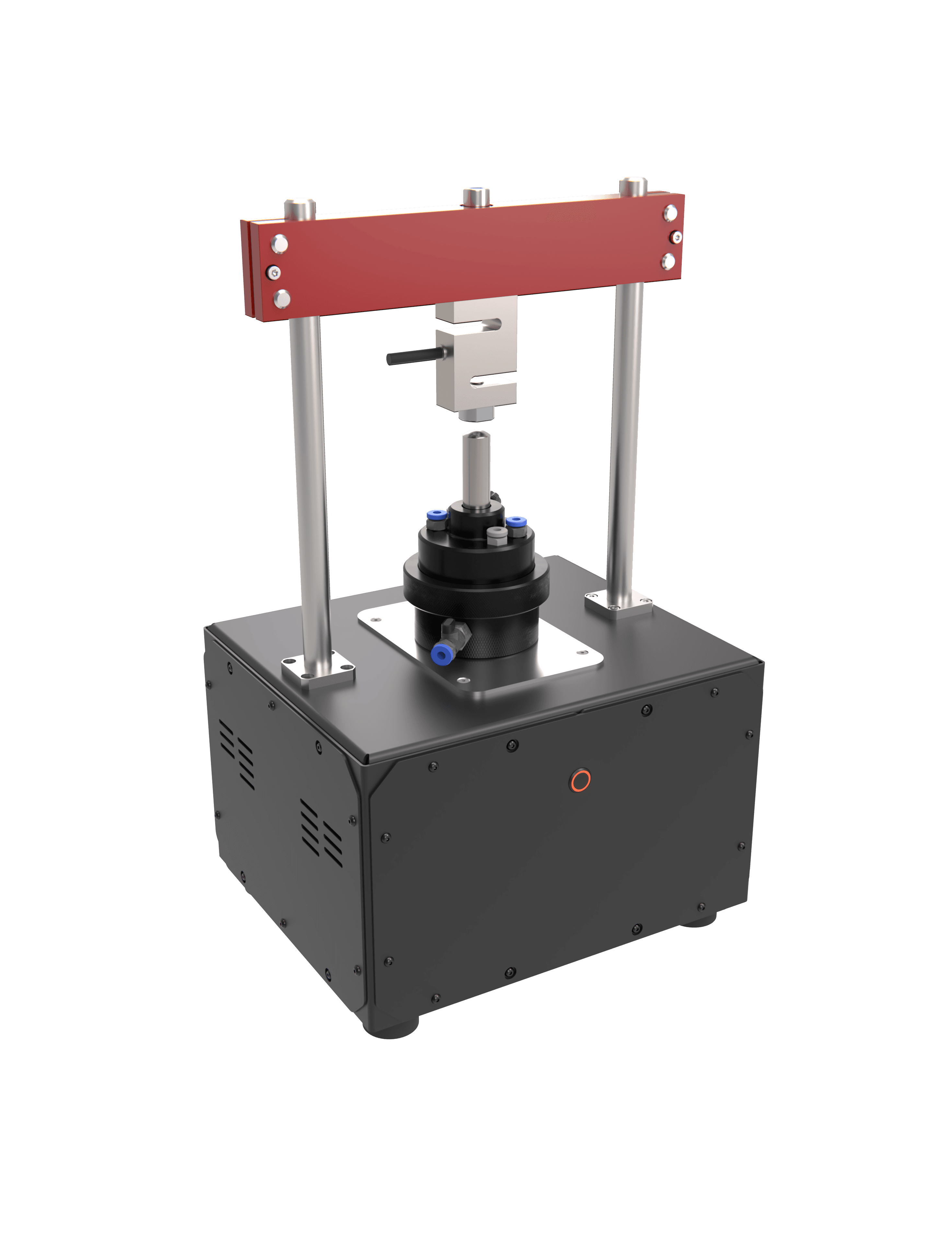

Компрессионные испытания дисперсных грунтов по ГОСТ 12248.4—2020 с методом релаксации напряжений, комплектация 1 УВН
Компрессионные испытания дисперсных грунтов по ГОСТ 12248.4—2020 с методом релаксации напряжений, комплектация 2 УВН
Подготовим комплект материалов под заявку, конкурсную документацию или внутреннее согласование лаборатории.
Выбор зависит от предельной нагрузки, типа грунта, размеров образца, требуемого бокового и порового давления. Обычно подбор начинают с серии ПВН-Т и уточняют конфигурацию под методику испытаний и задачи лаборатории.
Да, программное обеспечение К-Лаб.Про управляет ходом испытания, регистрирует данные, применяет ключевые поправки по ГОСТ 12248.3-2020 и помогает готовить инженерные протоколы.
Для трёхосных испытаний К-Лаб.Про помогает рассчитывать E50, Eur, угол дилатансии, параметры Hardening Soil и нормативный модуль деформации. Набор расчётов зависит от схемы испытания и исходных данных.
Да, в К-Лаб.Про предусмотрены предупреждения по кривой напряжение-деформация: ранняя остановка, скачки девиатора, отсутствие роста порового давления или объёмной деформации, неисправный канал объёма, изменение сырых данных после опыта. Зазор между штоком и штампом отсекается автоматически. Это помогает инженеру проверить опыт до выпуска протокола.
Да. В К-Лаб.Про есть режим по приложению И ГОСТ 12248.3-2020: камерное давление подстраивается автоматически, чтобы поперечные размеры образца не менялись. Режим доступен для водонасыщенных образцов в КД-схеме; по завершении программа проверяет полученный K₀ и точность удержания бокового размера.
Формула (9.15) ГОСТ 12248.3 в этом случае завышает модуль деформации. К-Лаб.Про рассчитывает E и ν через инварианты напряжений и деформаций, которые не зависят от траектории нагружения, сам выявляет изменение давления в камере на расчётном участке и отмечает его в контроле качества и протоколе.
Да. КД-испытание для деформационных характеристик обрабатывается на одном образце: E50, E, ν, ψ и Eur. Угол внутреннего трения и сцепление по-прежнему определяются по серии образцов.
Да, на основе задачи лаборатории мы подготовим техническое описание, комплектацию, документы по Госреестру СИ и коммерческое предложение для закупочной документации.
ПВН решает тот же класс задач трёхосного сжатия грунтов, но конкретную замену нужно сверять по нагрузкам, камерам, образцам, ПО и требованиям вашей лаборатории. Мы поможем сделать такое сопоставление по техническому заданию.
Опишите задачи лаборатории, стандарты и диапазоны нагрузок, а мы подготовим конфигурацию оборудования и перечень документов для закупки.
